جزئیات محصول:
|
| گواهی: | CE / GS / UKCA / PSE و غیره | خروجی: | 90 وات، 24 ولت / 3.75 آمپر |
|---|---|---|---|
| بهره وری: | VI | دستورالعمل اتحادیه اروپا: | RoHS، REACH، PAHS |
| ضمانتنامه: | 2 سال (حدود 2.28 سال برای کار 24 ساعته در روز) | حفاظت: | OVP، OCP، OTP، SCP و حفاظت ورودی |
| برجسته کردن: | آداپتورهای برق رومیزی 24 ولت 3.75 آمپر,آداپتورهای برق رومیزی EN61558,آداپتورهای سوئیچینگ AC 3.75 آمپری 24 ولت |
||

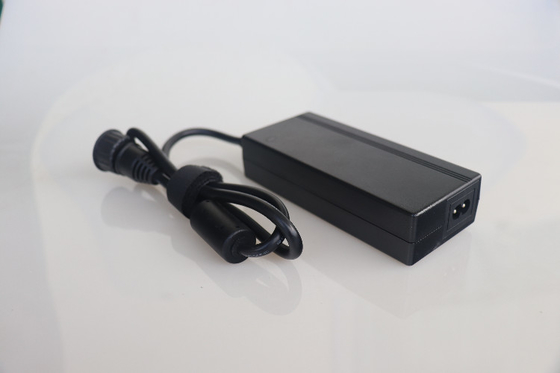

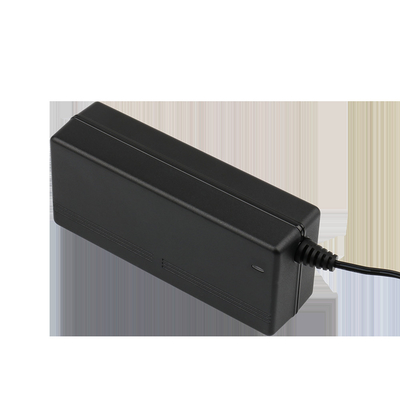

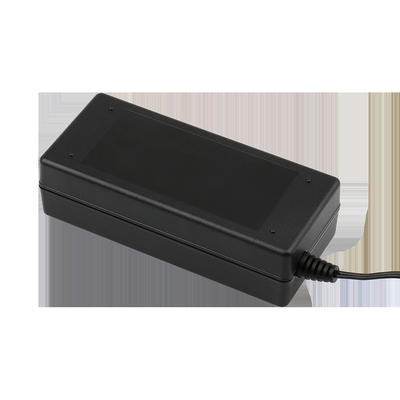

آداپتورهای برق رومیزی 90 وات 24 ولت 3.75 آمپری آداپتورهای سوئیچینگ AC DC EN61558
ویژگی های خروجی:
| نام مدل | ولتاژ خروجی (VDC) | جریان خروجی (A) | توان خروجی (W) |
| GQ90-XXX-YYY-WW | 9.0 ~ 15.0 | 0.01 ~ 8.0 | 96.00 |
| کد شرکت GQ/BZ=ANALOG | 15.1 ~ 20.0 | 0.01 ~ 5.00 | 96.00 |
| 90=سری 90 وات برق خروجی | 20.1 ~ 26.0 | 0.01-4.0 | 96.00 |
| XXX=ولتاژ خروجی | 26.1 ~ 50.0 | 0.01-3.67 | 96.00 |
| YYY=جریان خروجی | 50.1 ~ 56.0 | 0.01-2.00 | 112.00 |
| WW=نوع پلاگین |
گواهی ایمنی
GQ90 EN61558 GS Certificate.pdf
CB-------------IEC62368
ETL------------ETL62368
GS CE---------EN62368
آداپتور سوئیچینگ 90 وات
خواص الکترونیکی
ولتاژ ورودی···············90VAC~264VAC
جریان ورودی·············· ۰.۵ آمپر حداکثر
فرکانس ورودی··············47HZ~63HZ
تنظیم خط············· 1% حداکثر
تنظیم بار·············±5%
دما················0~40℃
دمای ذخیره سازی···········10℃~85℃
رطوبت نسبی·············10%~90%
سطح کارایی را ملاقات کنید ··········سطح VI
جدول مشخصات مشخصات
| مورد | جدول مشخصات مشخصات | توجه داشته باشید | |
| شرح | نام محصول | آداپتور برق سوئیچ تک خروجی | |
| نوع محصول | پایه دیواری/رومیزی/تبادل | طراحی سفارشی موجود است | |
| مدل | GQ90-240375-E | ||
| قابلیت ارائه | 1,600,000 ~ 1,800,000 PCS در ماه | ||
| کاربرد | طبق نیاز مشتری و غیره | طراحی سفارشی موجود است | |
| عملکرد مکانیکی | رنگ | سیاه یا سفید | طراحی سفارشی موجود است |
| ابعاد | مشمول طراحی نهایی می شود | طراحی سفارشی موجود است | |
| کانکتور DC خروجی | 5.5x2.1x10mm اختیاری است | طراحی سفارشی موجود است | |
| سیم DC / جک DC | L=1.2m / 1.5m یا سفارشی | طراحی سفارشی موجود است | |
| نوع دوشاخه | اتحادیه اروپا، بریتانیا، ایالات متحده، AU، KC، PSE... | طراحی سفارشی موجود است | |
| عملکرد الکتریکی | ولتاژ و فرکانس خروجی | 24 ولت | |
| جریان خروجی | 3.75A | ||
| توان خروجی | 90 وات | ||
| ولتاژ ریپل خروجی | لطفاً برای تأیید به برگه مشخصات مراجعه کنید | طراحی سفارشی موجود است | |
| ولتاژ و فرکانس ورودی | 90VAC~264VAC، 47~63HZ | ||
| حداکثر جریان AC | لطفاً برای تأیید به برگه مشخصات مراجعه کنید | ||
| جریان ورودی ورودی | حداکثر 40A (RMS)، بار کامل تست شده @AC230V 50HZ | ||
| بهره وری | VI | طراحی سفارشی موجود است | |
| حفاظت | OVP، OCP، OTP، SCP و حفاظت ورودی | ||
| الزامات زیست محیطی | دمای عملیاتی | 0~40 ℃، | |
| دمای ذخیره سازی | -40 ~ 70 ℃ | ||
| رطوبت عملیاتی | 5٪ ~ 90٪ غیر متراکم | ||
| رطوبت ذخیره سازی | 5٪ ~ 90٪ غیر متراکم | ||
| قابلیت اطمینان | ضمانتنامه | 2 سال (حدود 2.28 سال برای کار 24 ساعته در روز) | طراحی سفارشی موجود است |
| MTBF | 20000 ساعت | ||
| عایق مقاوم | ＞ 30MΩ@500VDC؛دهه 60 | طراحی سفارشی موجود است | |
| سلام پات | استانداردهای مختلف ایمنی را رعایت کنید | ||
| جریان نشتی | حداکثر 0.25 میلی آمپر، بار کامل تست شده @AC230V 50HZ | ||
| مطابقت با قوانین و مقررات اتحادیه اروپا | RoHS، REACH، PAHS | ||
| استاندارد ایمنی | گواهی | UL / ETL / FCC / CE / GS / UKCA / PSE / KC / SAA / EAC / BIS / ICBR | طراحی سفارشی موجود است |
| استانداردها | IEC61558/IEC60335/IEC61347/ETL1310/IEC62368،GB4943، GB4706، و غیره... | طراحی سفارشی موجود است | |
| EMC | انطباق با EN55014-1/EN55014-2 | ||
| ESD | (تخلیه هوا @ 8KV، تخلیه تماس@ 6KV، (IEC61000-4-2) | طراحی سفارشی موجود است | |
| موج | ± 1 کیلو ولت @ حالت معمول یا متفاوت | طراحی سفارشی موجود است | |
| شناسایی مدل محصول | |||||
| GQ/BZ- | 65 | xxx | سال | ww | z |
| ① | ② | ③ | ④ | ⑤ | ⑥ |
| ① | کد شرکت | ||||
| ② | کد سری رتبه بندی توان خروجی | ||||
| ③ | کد ولتاژ خروجی | ||||
| ④ | خروجی کد فعلی | ||||
| ⑤ | نوع دوشاخه | ||||
| ⑥ | لوازم خانگی | ||||
| به عنوان مثال: مدل محصول GQ65-120500-E2، مخفف آداپتور swithing برند آنالوگ با توان خروجی سری 60 وات، ولتاژ خروجی 12 ولت، جریان خروجی 5 آمپر، ورودی با نوع C8 استفاده شده است. | |||||
| شناسایی نوع دوشاخه | |||
| اسسری شماره | سبک نوع دوشاخه | کد | شرح |
| آ_ | پلاگین سبک جلو | AU | دوشاخه AC به سبک جلو ایالات متحده |
| AA | دوشاخه AC جلو به سبک اتریشی | ||
| AG | دوشاخه AC به سبک جلوی اروپایی | ||
| ای جی | دوشاخه AC جلو به سبک ژاپنی | ||
| AK | دوشاخه AC جلو به سبک کره ای | ||
| AB | دوشاخه AC جلو سبک بریتانیایی | ||
| AR | دوشاخه AC جلو روسی | ||
| تبر | دوشاخه AC سبک جلو قابل تعویض | ||
| AC | دوشاخه AC به سبک جلوی چینی | ||
| ABS | پلاگین سنگاپور(تغییر پذیر) | ||
| AA1 | دوشاخه AC به سبک جلو آرژانتینی | ||
| AUM | دوشاخه AC به سبک جلو مکزیکی | ||
| H_یا C_ | پلاگین سبک جانبی | HU/CU | دوشاخه AC سبک جانبی ایالات متحده |
| HA/CA | دوشاخه AC سبک جانبی اتریشی | ||
| HG/CG | دوشاخه AC سبک سمت اروپایی | ||
| HJ/CJ | دوشاخه AC سبک جانبی ژاپنی | ||
| HK/CK | دوشاخه AC به سبک کره ای | ||
| HB/CB | دوشاخه AC سبک جانبی بریتانیایی | ||
| HR/CR | دوشاخه AC به سبک طرف روسی | ||
| HX/CX | دوشاخه AC سبک جانبی قابل تعویض | ||
| HC/CC | دوشاخه AC به سبک سمت چینی | ||
| Z_ | پلاگین سبک درون خطی | ZU | دوشاخه AC سبک داخلی ایالات متحده |
| ZA | دوشاخه AC به سبک داخلی اتریشی | ||
| ZG | دوشاخه AC به سبک اروپایی | ||
| ZJ | دوشاخه AC سبک ژاپنی | ||
| ZK | دوشاخه AC به سبک کره ای | ||
| ZB | دوشاخه AC سبک بریتانیایی | ||
| ZR | دوشاخه برق متناوب روسی | ||
| ZX | دوشاخه AC سبک درون خطی قابل تعویض | ||
| ZC | دوشاخه AC به سبک چینی | ||
| E _ | نوع دستگاه | E1 | ورودی با نوع C14/C6 استفاده شده است |
| E2 | ورودی رومیزی با نوع C8 استفاده شده است | ||
| E3 | سیم برق ثابت نشده است | ||
| E4 | سیم برق ثابت به زمین | ||
